În calitate de furnizor de mașini de sudură circumferențiale TIG (Tungsten Inert Gas), întâmpin adesea întrebări din partea clienților cu privire la aportul de căldură al acestor mașini. Aportul de căldură este un parametru critic în sudare, deoarece afectează în mod semnificativ calitatea, rezistența și integritatea îmbinării sudate. În această postare pe blog, voi aprofunda conceptul de aport de căldură în aparatele de sudură TIG circumferențială, importanța acestuia, modul în care este calculat și factorii care îl influențează.
Ce este intrarea de căldură în sudare?
Aportul de căldură în sudare se referă la cantitatea de energie transferată de la arcul de sudură către piesa de prelucrat per unitate de lungime a sudurii. Este o măsură a densității energetice și are un impact profund asupra microstructurii și proprietăților îmbinării sudate. În sudarea TIG circumferențială, în care sudarea este realizată în jurul circumferinței unei piese de prelucrat cilindrice sau tubulare, controlul aportului de căldură este crucial pentru a asigura o sudură consistentă și de înaltă calitate.
Aportul de căldură poate fi considerat ca echilibrul dintre energia furnizată de aparatul de sudură și viteza cu care se realizează sudarea. Dacă aportul de căldură este prea mare, poate duce la topirea excesivă a metalului de bază, la deformarea piesei de prelucrat și la o microstructură cu granulație grosieră în sudare, ceea ce poate reduce rezistența și duritatea îmbinării. Pe de altă parte, dacă aportul de căldură este prea scăzut, sudura poate să nu pătrundă în mod adecvat, rezultând o lipsă de fuziune între metalul de bază și materialul de umplutură și o îmbinare slabă de sudură.
Importanța aportului de căldură în sudarea TIG circumferențială
În sudarea TIG circumferențială, menținerea aportului corect de căldură este de cea mai mare importanță din mai multe motive:
Calitatea sudurii
Un aport adecvat de căldură asigură o fuziune bună între metalul de bază și materialul de umplutură, rezultând o sudură fără zgomot și fără defecte. Ajută la prevenirea defectelor comune de sudare, cum ar fi porozitatea, fisurile și lipsa de fuziune, care pot compromite integritatea structurii sudate.
Microstructură și proprietăți mecanice
Aportul de căldură afectează viteza de răcire a metalului de sudură, care la rândul său determină microstructura acestuia. Un aport de căldură bine controlat poate produce o microstructură cu granulație fină, care sporește rezistența, ductilitatea și rezistența la coroziune a îmbinării sudate.
Controlul distorsiunii
Aportul excesiv de căldură poate provoca o distorsiune semnificativă a piesei de prelucrat, în special în cilindri sau tuburi cu pereți subțiri. Prin controlul aportului de căldură, putem minimiza distorsiunile și ne putem asigura că produsul final îndeplinește toleranțele dimensionale necesare.
Calcularea aportului de căldură în sudarea TIG circumferențială
Aportul de căldură (HI) la sudare poate fi calculat folosind următoarea formulă:
[HI=\frac{60\time V\time I}{S\times 1000}]
unde:
- (V) este tensiunea de sudare (în volți)
- (I) este curentul de sudare (în amperi)
- (S) este viteza de sudare (în milimetri pe minut)
- Factorul de 60 este folosit pentru a converti timpul de la minute la secunde, iar factorul de 1000 este utilizat pentru a converti căldura introdusă de la jouli pe milimetru la kilojuli pe milimetru.
De exemplu, dacă tensiunea de sudare este de 10 volți, curentul de sudare este de 100 de amperi și viteza de sudare este de 200 de milimetri pe minut, aportul de căldură poate fi calculat după cum urmează:
[HI=\frac{60\times10\times100}{200\times1000}= 0,3\space kJ/mm]
Factori care influențează aportul de căldură în sudarea TIG circumferențială
Mai mulți factori pot influența aportul de căldură în sudarea TIG circumferențială:
Curent de sudare
Curentul de sudare este direct proporțional cu aportul de căldură. Creșterea curentului va crește cantitatea de energie furnizată sudurii, rezultând un aport de căldură mai mare. Cu toate acestea, creșterea curentului crește și riscul de supraîncălzire și deformare, așa că trebuie controlat cu atenție.
Tensiune de sudare
Tensiunea de sudare afectează și aportul de căldură. O tensiune mai mare înseamnă că este transferată mai multă energie către arc, ceea ce crește aportul de căldură. Cu toate acestea, relația dintre tensiune și intrarea de căldură nu este la fel de simplă ca cea a curentului, deoarece tensiunea afectează și lungimea arcului și stabilitatea.
Viteza de sudare
Viteza de sudare este invers proporțională cu aportul de căldură. O viteză mai mare de sudare înseamnă că sudarea se realizează mai rapid, astfel încât mai puțină energie este transferată piesei de prelucrat pe unitatea de lungime a sudurii, rezultând un aport de căldură mai mic.
Dimensiunea și tipul electrodului
Mărimea și tipul electrodului de tungsten pot influența, de asemenea, aportul de căldură. Un electrod mai mare poate transporta mai mult curent, ceea ce poate crește aportul de căldură. Diferite tipuri de electrozi au proprietăți electrice și termice diferite, care pot afecta caracteristicile arcului și distribuția căldurii în sudare.
Material de umplutură
Tipul și cantitatea de material de umplutură utilizat pot afecta aportul de căldură. Unele materiale de umplutură necesită mai multă energie pentru a se topi decât altele, iar adăugarea mai multor materiale de umplutură poate crește aportul de căldură necesar pentru a obține o fuziune bună.
Aplicații ale aparatelor de sudură TIG circumferențiale și considerații privind intrarea de căldură

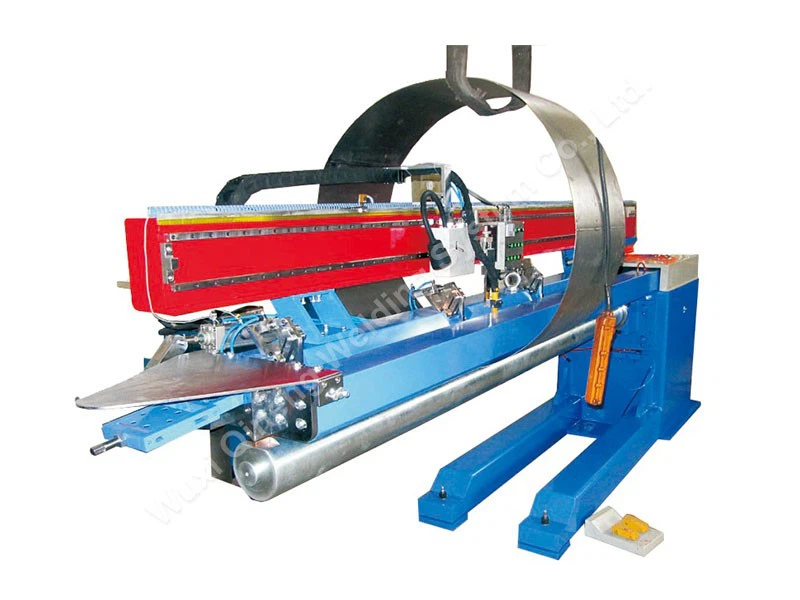

Mașinile de sudură TIG circumferențiale sunt utilizate într-o gamă largă de industrii, inclusiv auto, aerospațială și energetică. De exemplu, în producția deMasina de sudura longitudinala a cilindrilor GNL pentru vehicule, sudarea TIG circumferenţială este utilizată pentru a îmbina secţiunile cilindrice ale buteliilor de GNL. În această aplicație, controlul precis al aportului de căldură este esențial pentru a asigura integritatea sudurilor, deoarece orice defecte ale sudurii pot duce la scurgeri de gaze și riscuri de siguranță.
În mod similar, în producția deEchipament de extracție în vid pentru cilindru GNL pentru vehicule, sudarea TIG circumferențială este utilizată pentru a fabrica componentele care trebuie să mențină un mediu de vid înalt. Aportul de căldură trebuie controlat cu atenție pentru a preveni deformarea și pentru a asigura o etanșare etanșă.
O altă aplicație esteMasina de sudura longitudinala a cilindrilor GNL pentru vehicule, unde sudarea TIG circumferențială poate fi utilizată în combinație cu sudarea MIG pentru diferite etape ale procesului de fabricație. În astfel de cazuri, înțelegerea și controlul aportului de căldură al procesului de sudare TIG este crucială pentru realizarea unei îmbinări de sudură de înaltă calitate.
Concluzie
În concluzie, aportul de căldură al unei mașini de sudură TIG circumferențială este un parametru critic care afectează calitatea, rezistența și integritatea îmbinării sudate. Înțelegând conceptul de aport de căldură, modul în care este calculat și factorii care îl influențează, putem optimiza procesul de sudare pentru a obține cele mai bune rezultate.
În calitate de furnizor de mașini de sudură TIG circumferențiale, ne angajăm să oferim clienților noștri echipamente de înaltă calitate și asistență tehnică pentru a-i ajuta să obțină un control precis al aportului de căldură în procesele lor de sudare. Dacă sunteți interesat de aparatele noastre de sudură TIG circumferențiale sau aveți întrebări despre aportul de căldură în sudare, vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții suplimentare.
Referințe
- AWS Welding Handbook, Volumul 1: Știința și Tehnologia Sudării, Societatea Americană de Sudare
- Welding Metallurgy, a treia ediție, John C. Lippold și David K. Miller
